重庆安防监控安装电梯工程是怎样布置走线的?

点击数:4942021-09-18 09:49:52 来源: 重庆监控安装|监控安装公司|安防监控工程-重庆监控安装公司

新闻摘要:在重庆安防监控安装各个工程项目中较为复杂的一项就是关于电梯的布线施工,该如何布置才能避免干扰?实现稳定的传输呢?下面一起来学习下吧。

重庆安防监控安装各个工程项目中较为复杂的一项就是关于电梯的布线施工,该如何布置才能避免干扰?实现稳定的传输呢?下面一起来学习下吧。

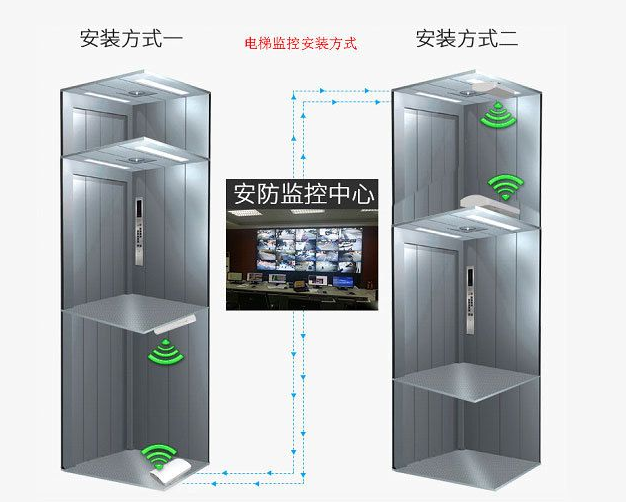

重庆安防监控安装
注意:由于电梯轿厢、变频电机、钢缆绞盘等设备都进行过相应的接地,传输器或视频线缆不要与其接地系统共用。摄像机和有源传输器的供电可以直接连接在轿厢顶部的专用电源接口处。

电梯设备的安全接地保护采用等电位联结措施之后,对建筑物防雷及耐雷击的能力均会有不同程度的提高,对裸露建筑物外的观光电梯必须具备相应的防雷措施。网线在井道中布设需要和随行电缆捆扎在一起,首先将随行电缆用宽扎带捆扎一遍,再从扎带中串小扎带固定扎网线。20~30CM捆扎一次,每段预留3CM的余地,不过双绞线在轿厢顶部需要预留、固定好。如果中部无法出线,那么在随行电缆上捆扎至电梯机房,从电梯机房出线时注意不要走强电线槽,和电梯电机保持一定的距离,做好隔离再引到监控中心即可。
还有一种方法是直接利用随行电缆内提供的视频线出电梯井道后然后使用有源传输器通过双绞线传输到监控中心。

对井道内环境复杂,使用双绞线传输方式可以按照以下方案进行:
1、选择非屏蔽优质超五类线缆;2、在井道中部的壁上开孔出线;3、线缆随随行电缆捆扎,井道中部以下的线缆捆扎应作预留;4、传输器根据距离要求选择,发射器应单独取电。

另外,传输器与电梯接地系统应分开进行。我们建议在监控中心将网线中剩余的线对接地,接收器接地是为保证设备免受过电压侵害。以上各种接地都采用独立的接地装置往往是很难实现的通常采用共用接地装置。一般要求共用接地装置的

接地电阻不大于1Ω。接地线可采用一根截面积不小于16平方毫米的铜芯电线(PE线)首端与楼宇配电室内的PE线相连接,并可与电梯电源电缆同路敷设,接地线的末端与电梯机房内的辅助等电位板相连接。


以上便是关于重庆安防监控安装电梯工程的布线方法了,希望对你带来帮助!更多监控资讯请关注本网站www.benankj.com
